高温模具抽芯油缸选型参考

一、材质适配高温

1. 缸筒/活塞杆：活塞杆选用45#调质或高频，硬度达到58，频繁使用时不会变形折弯。

2. 密封件（核心）

• ≤180℃：氟橡胶FKM或者定制耐高温密封。

• 180–250℃：全氟醚FFKM、石墨填充PTFE

• 禁止普通NBR丁腈和聚氨酯类的密封圈，易硬化漏油。

3. 导向/耐磨套：青铜石墨自润滑，高温不卡滞，

二、结构选型

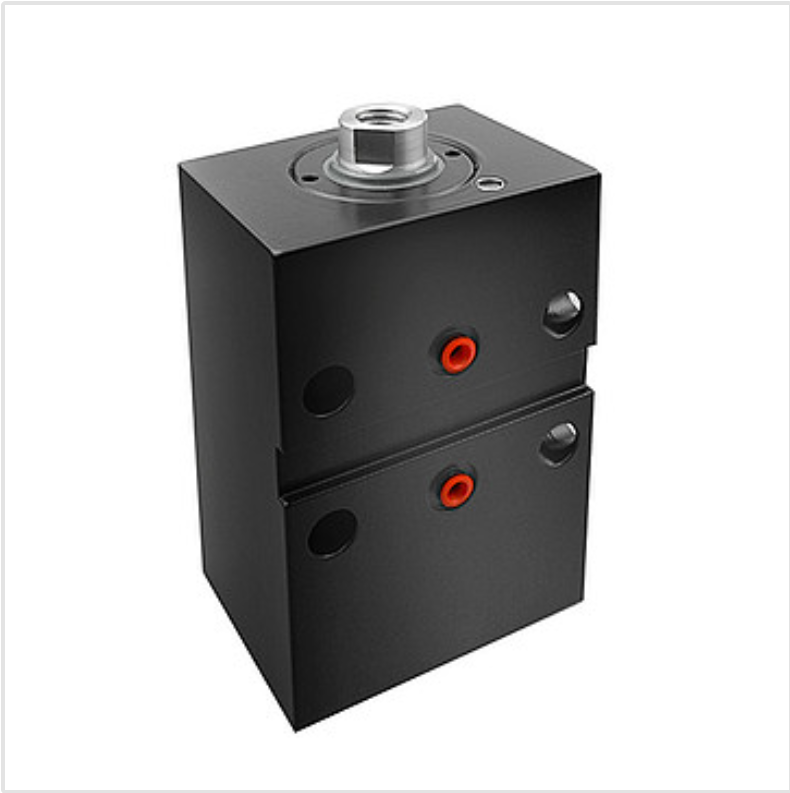

1. 模温≤150℃：    SC-D/SC-E/-SC-EV薄型类抽芯油缸，端盖特殊设计，增加耐高温斯特封，

2. O型圈：定制耐高温耐高压氟橡胶材质，长期使用无论高温高压都能满足使用工况。

2. 模温150–250℃：拉杆重型油缸，加隔热板，阻断模腔的传导温度到缸体内部。

3. 高频抽芯加外置冷却水道，通循环水冷

三、压力与行程匹配：

1. 核算抽芯拉力×1.2安全系数定缸径，高温密封承压略降，缸径适当放大一档，不要让油缸满负荷工作。

2. 长抽芯选加长导向，防止高温活塞杆变形拉坏油封

四、液压油选用注意事项：

1. 介质：高温专用抗磨液压油，闪点≥240℃

2. 油温控制：液压站油温≤60℃，避免油液高温碳化堵油封

3. 安装：油缸与模具间留隔热间隙，禁止油缸直接贴模；缩短高温持续接触时间

五、温馨提示：

1. 无隔热结构严禁直接装高温模，油封快速失效

2. 高温禁用聚氨酯PU密封

3. 停机后待模具降温再检修油缸，防烫伤、密封骤冷开裂
